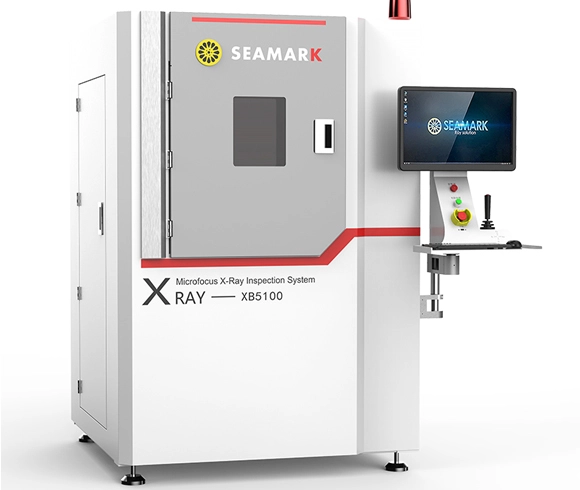

Ispezione della batteria XB5100-Winding

Con le sue caratteristiche di ispezione espandibili, inclusa la piegatura della piastra e la piegatura della linguetta e la tecnologia di acquisizione delle immagini del rilevatore a schermo piatto, il Seamark XB5100 è una buona macchina per l'ispezione delle batterie di tipo processo di avvolgimento nel settore delle batterie al litio. Adatto per l'ispezione di batterie a guscio in alluminio, cilindri, pulsanti, accumulo di energia/avvolgimento di potenza e confezioni morbide digitali al litio.

Specifiche di ispezione della batteria di avvolgimento XB5100

Parametri del tubo a raggi X
Tipo di tubo	Sorgente di raggi Micro-Focus sigillata riflettente
Intervallo di tensione del tubo	40-90KV/40-130KV
Gamma di Rurrent per tubi	10-200uA/10-300uA
Potenza massima in uscita	8W-39W
Micro Focus Size	5-15um
Parametri del ricevitore
Tipo di pannello piatto	Rilevatore a schermo piatto in silicio amorfo (opzionale)
Matrice di Pixel	1536*1536
Campo visivo	130mm * 130mm
Risoluzione	5.8lp/mm
Frequenza cornice immagine (1x1)	20fps
Punte di conversione annunci	16bit
Parametri di efficienza e precisione di rilevamento
Precisione del Test ripetuto	40um (misura pezzo standard)
Velocità di rilevamento	≥ 1.0/punto di rilevamento (tempo di carico e scarico escluso)
Parametri del palcoscenico
Dimensione massima del campione	420 mmx420mm
Capacità di carico	≤ 8Kg
Altro parametro
Sistema di controllo	Computer industriale Win10 (64 bit)
Standard di sicurezza delle radiazioni internazionali	≤ 1 kg/ora
Dimensioni/peso dell'attrezzatura	122012601900mm, circa 1000Kg
Alimentatore	AC220V 10A, 50-60Hz

Caratteristiche del XB5100-Winding di ispezione della batteria

01

Alta configurazione

Adotta il tubo a raggi X Hamamatsu, che è uno dei migliori tubi a raggi X in tutto il mondo.
02

Algoritmo Avanzato

Dotato di software algoritmo autosviluppato Seamark.
03

Servizio professionale

Team di assistenza professionale per ricerca e sviluppo e post-vendita in grado di fornire soluzioni in tempo.
